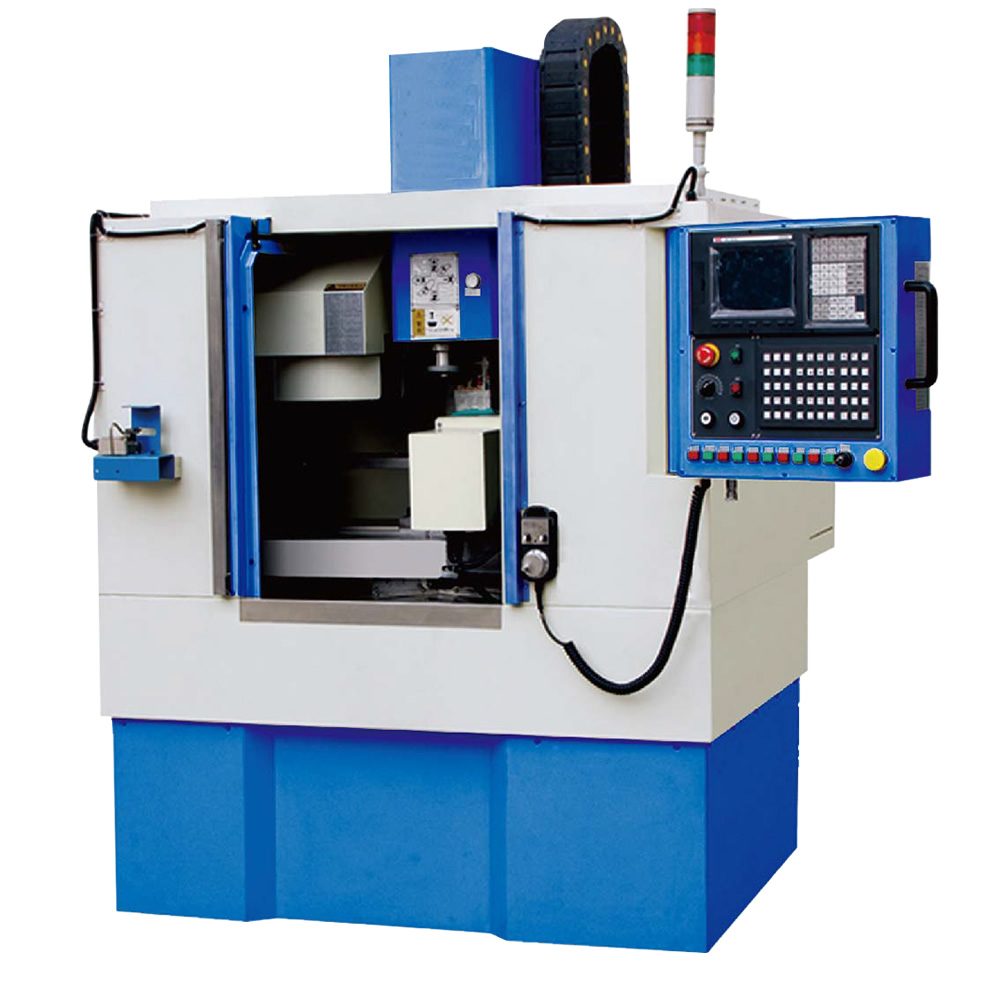

小型汎用マシニングセンター H330
小型汎用マシニングセンター
ダイカスト製品のバリ取り加工から製品の鋳巣確認試加工まで対応可能な小型汎用マシニングセンターです。
詳細はお気軽にお問い合わせください。
メーカー |
SHANGHAI SIEG CNC MACHINERY CO., LTD. |
---|---|
メーカー型番 | H330 |
スペック比較
スペック比較表が画面からはみ出している部分は横スクロールでご覧いただけます。
小型CNCフライス盤 LKX3 | 小型ガントリータイプCNCフライス盤 D4070 | 小型汎用マシニングセンター H330 | |
---|---|---|---|
作業テーブル寸法 | 550×160mm | 480×740mm | 690×210mm |
各軸ストローク | X:270mm Y:152mm Z:200mm |
X:360mm Y:400mm Z:55mm |
X:330mm Y:200mm Z:300mm |
主軸 | ER11コレット | - | BT30 |
主軸回転数 | 24000rpm | - | 6000rpm |
主軸テーパ | ER11(Φ7mmまで) | - | - |
工具本数 | - | - | 8本 |
スペック
作業台寸法 | 690 × 210mm |
---|---|
T溝寸法 | 3 × 16 × 63 mm |
スピンドル先端とテーブル間 | 80-350mm |
許容質量 | 100kg |
移動量(質量) | X軸:330mm Y軸:200mm Z軸:300mm |
作業台から主軸先端までの距離 | 105-405mm |
作業中心からコラムまでの距離 | 280mm |
主軸テーパ | BT30 |
主軸モータ | 2.2/3.0KW |
回転速度 | 100-6000rpm |
X・Y軸早送り速度 | 10m/min |
切削送り速度 | 1-5000mm/min |
送り軸モータ | X:1.2kw Y:1.2kw Z:1.5kw |
工具収納本数 | 8 |
工具最大径 | Φ60 |
工具最大長さ | 150mm |
工具最大質量 | 6kg |
工具交換時間 | 9秒 |
位置決め精度 | 0.022mm |
位置決め繰り返し精度 | 0.010mm |
適合するワーク

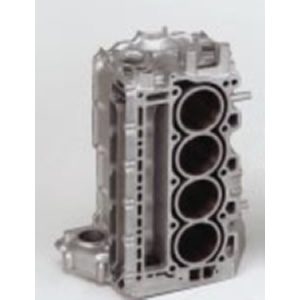

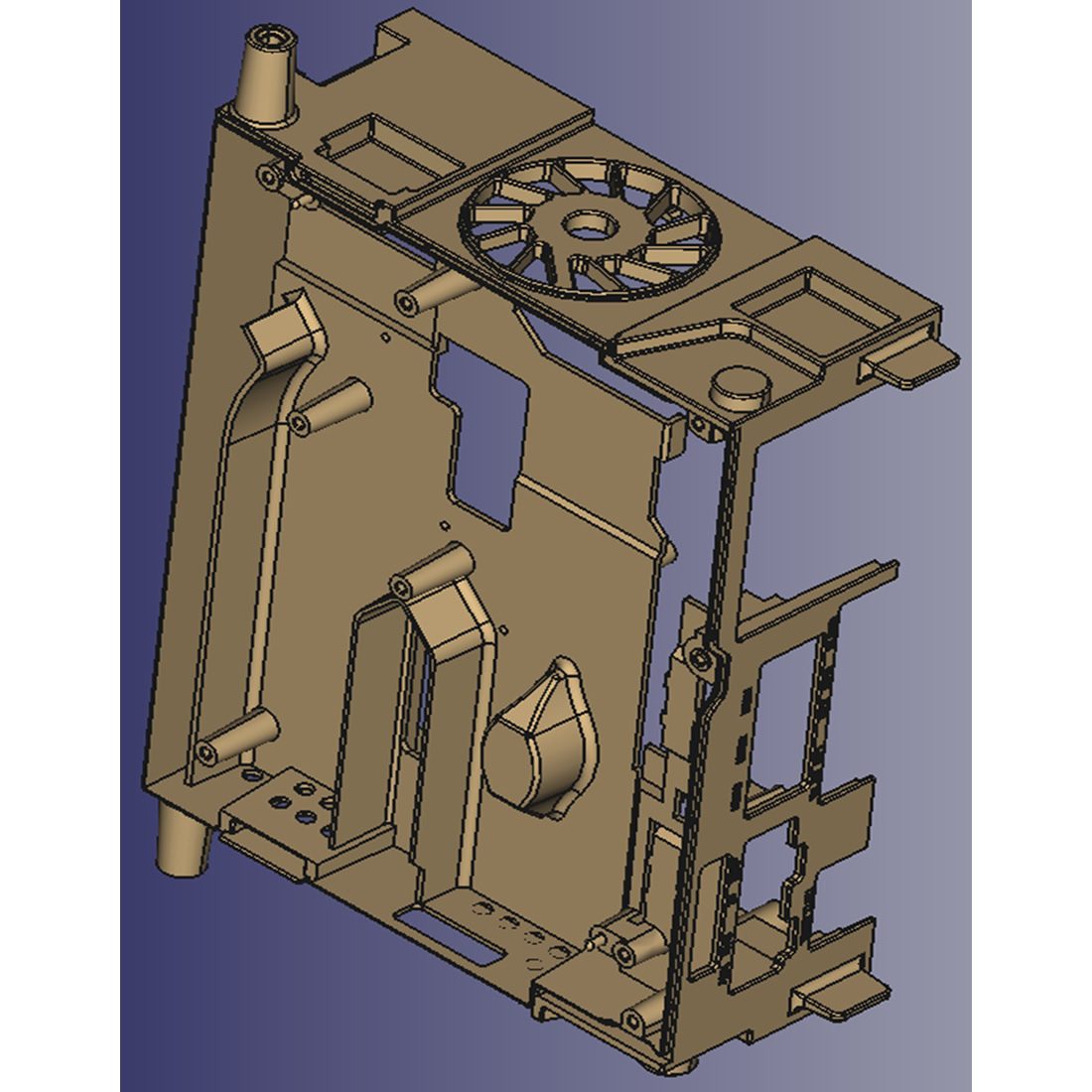

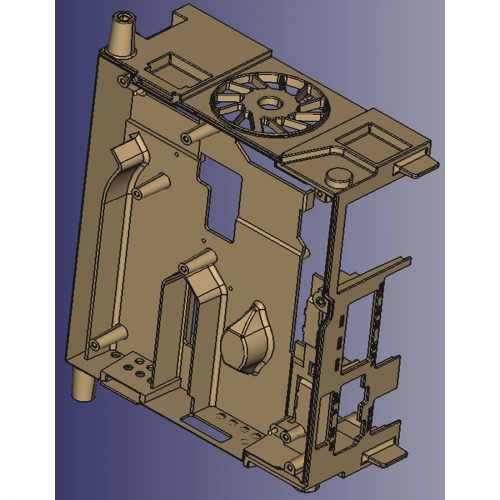

シリンダーブロック、オイルパン、インバーターケース等の大型ワークに対応可能です。
