小型CNCフライス盤 LKX3

ダイカスト製品のバリ取り加工に最適な小型CNCフライス盤
製造業に欠かせないバリ取り工程を自動化するデジタル制御フライス盤。
品質の安定化とともに、バリ取り費用の大幅削減を可能にします。

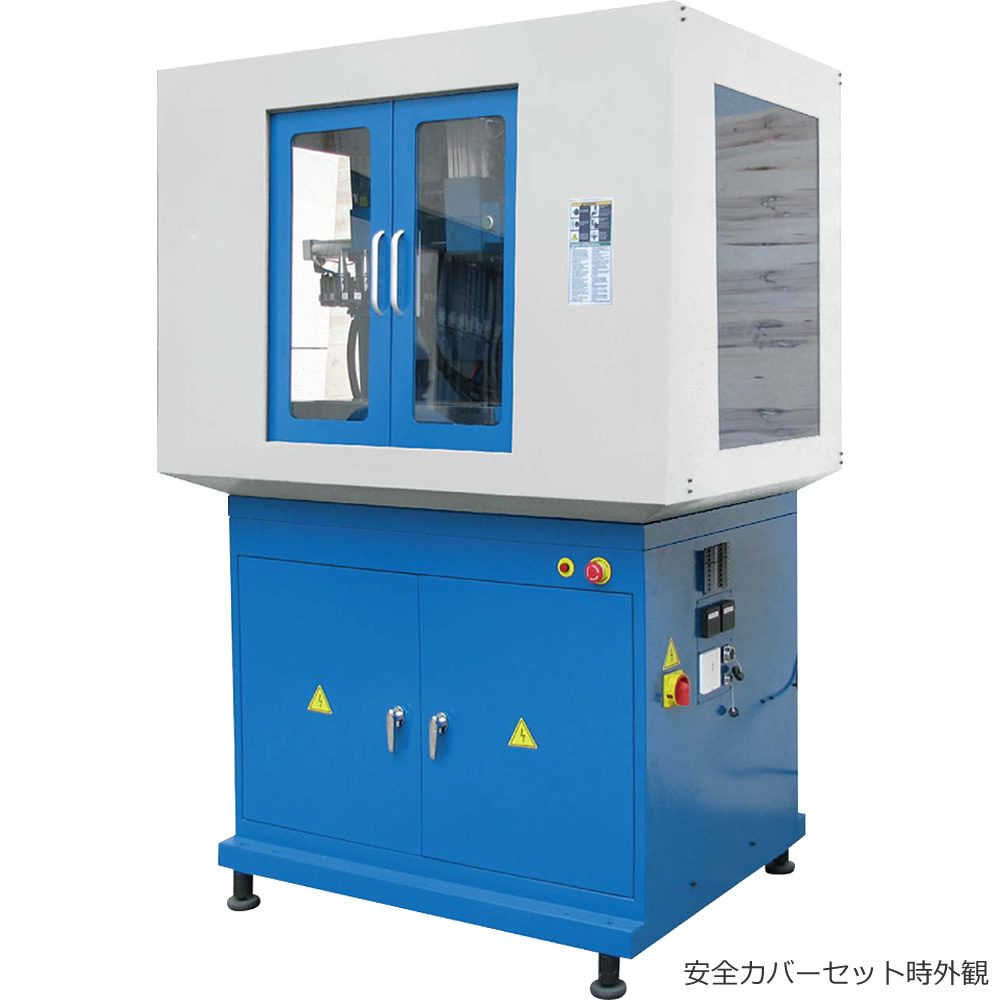

SIEG社LKX3に安全カバーをセットした原田物産特別モデルです。

メーカー SHANGHAI SIEG CNC MACHINERY CO., LTD.
メーカー型番 LKX3
この製品についてお問い合わせ

スペック比較

スペック比較表が画面からはみ出している部分は横スクロールでご覧いただけます。

  小型CNCフライス盤 LKX3 小型ガントリータイプCNCフライス盤 D4070 小型汎用マシニングセンター H330
  小型CNCフライス盤 LKX3 小型ガントリータイプCNCフライス盤 D4070 小型汎用マシニングセンター H330
作業テーブル寸法 550×160mm 480×740mm 690×210mm
各軸ストローク X:270mm
Y:152mm
Z:200mm
X:360mm
Y:400mm
Z:55mm
X:330mm
Y:200mm
Z:300mm
主軸 ER11コレット BT30
主軸回転数 24000rpm 6000rpm
主軸テーパ ER11(Φ7mmまで)
工具本数 8本

小型CNCフライス盤 LKX3デモムービー

スペック

作業テーブル寸法550 × 160mm
作業テーブルT溝寸法3 × 12 × 43 mm
スピンドル先端とテーブル間80-350mm
最大許容荷重30kg
テーブル移動量X軸:270mm
Y軸:152mm
Z軸:200mm
サーボモーターX軸:400w
Y軸:400w
Z軸:700w
最大移動速度(X,Y,Z)3000mm/min
スロート200mm
位置決め精度0.015mm
繰り返し積度0.01mm
主軸テーパER11(Φ7mmまで)
主軸回転速度24000 rpm
主軸電動機1000w
機械寸法780 × 800 × 1750mm
梱包寸法1030 × 1000 × 1850mm
機械重量245 / 350 kg

適合するワーク

小物の外周ゲート処理(外周バリ取り)に最適です。

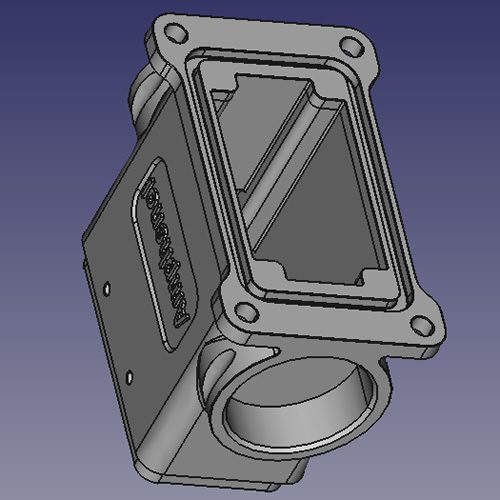

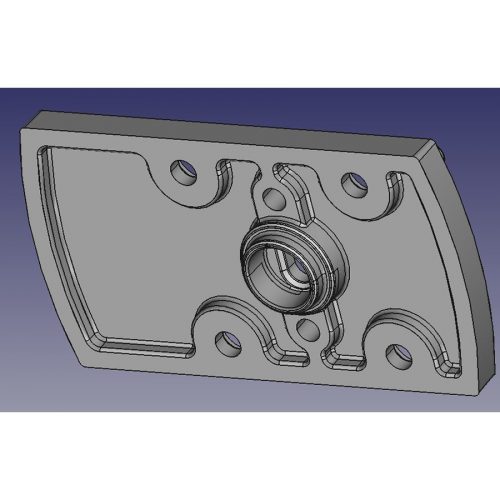

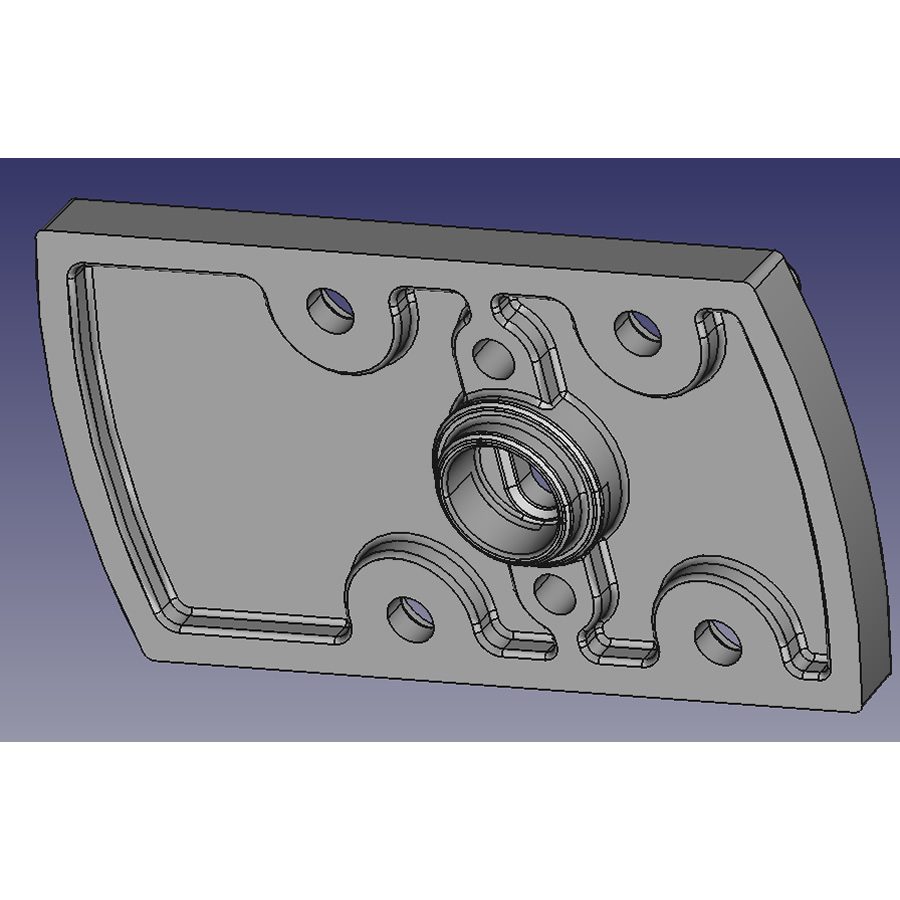

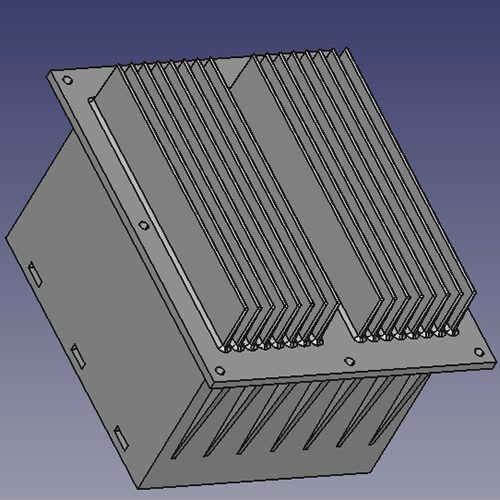

小型CNCフライス盤 LKX3 適合するワーク イメージ

小型CNCフライス盤 LKX3 適合するワーク イメージ

小型CNCフライス盤 LKX3 適合するワーク イメージ
