扉DP／リフト扉LIFT GATE／柵型ガードREF
MPM衝撃吸収ガードレールシリーズ

MPM樹脂製ガード材の特長

MPM社製ガードレールシリーズの最大の特長は“樹脂製”である点です。
国内で普及している鉄・ステンレス製ガード材に比べ、衝撃に強く耐久性に優れています。
この材質の違いにより、鉄製ガード材と比べるとMPM樹脂製ガード材のイニシャルコストは高くなりますが、修理・交換費用等を考えると、長期的なコストダウンが可能です。

3つのポイント

• 衝撃吸収するチカラにより、床（アンカー部分）にかかる負荷を軽減
• 衝撃を受けた際、弾力性により“たわむ”ことで元の形状に戻ります
• 塗装はげやサビの発生がありません

MPM樹脂ガードの用途

• 倉庫内のフォークリフト荷作業時の商品保護
• 工場内通路の安全確保
• 設備備品はみ出し防止用
• 衝突による損傷防止
• 店舗什器やショーケースのカート衝突による破損防止

品質向上への取り組み

MPMガードレール取得認証

• 原材料の環境問題対応済み
  改正RoHS指令（EU）2015/863に準拠
• 食品工業向け許認可の原材料
  食品接触プラスチック材料及び物品に関する改正EU指令 2004/19/ECに準拠
• 難燃素材を使用
  UL94規格 V-0 に適合
• 衝撃性能の実証


  世界的に高い権威と信頼のある第三者試験認証機関 TUV SUD（テュフズード）の
  衝撃性能試験において実証

支柱厚について

柵型ガードPEDの支柱は、ハンドリフト衝突の衝撃を想定した強度の90mm厚と、フォークリフト衝突の衝撃を想定した強度の150mm厚の2種類をラインナップしています。

扉DP／リフト扉LIFT GATE／柵型ガードREFを追加なさる場合、柵型ガードPEDと支柱厚を揃える必要があります。

•

  対ハンドリフト用
  支柱厚90mm

•

  対フォークリフト用
  支柱厚150mm

スペック

扉 DP（柵型 PED 90mm用）

名称	幅	寸法図

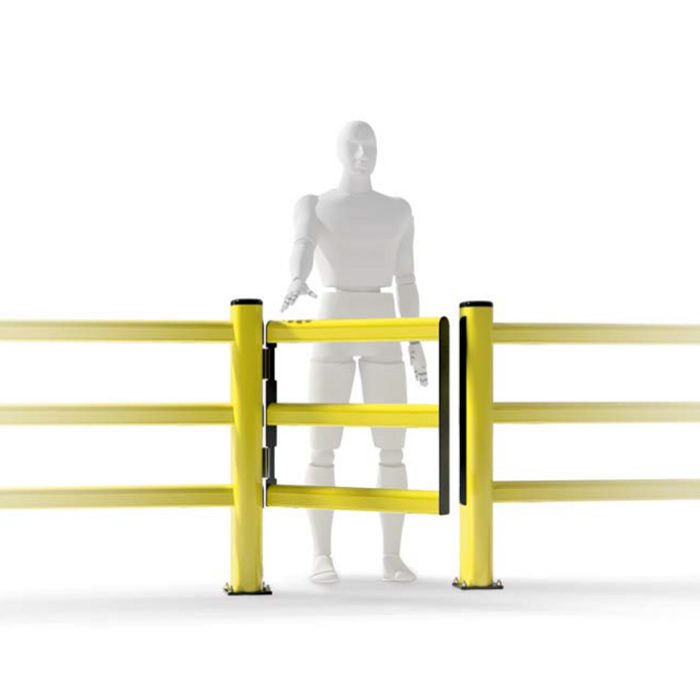

片開き扉 ONE WAY	600～1000mm

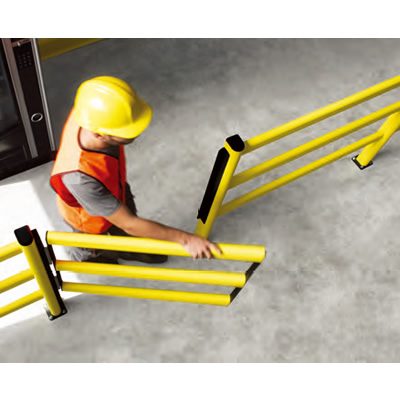

スイング扉 SWING	600～1000mm

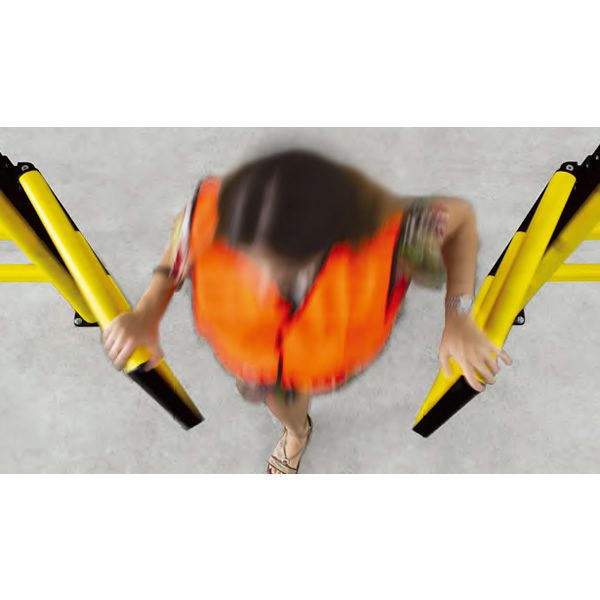

両開きスイング扉 SWING DOUBLE	600～1000mm

扉 DP（柵型 PED 150mm用）

名称	幅	寸法図
片開き扉 ONE WAY	600～1000mm
スイング扉 SWING	600～1000mm
両開きスイング扉 SWING DOUBLE	600～1000mm

リフト扉 LIFT GATE（柵型 PED 90mm用）

名称	幅	寸法図

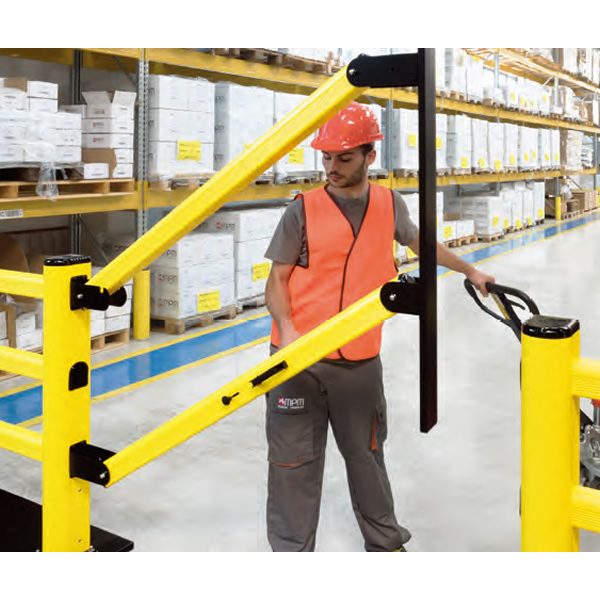

リフト扉 LIFT GATE 90	1050～1600mm

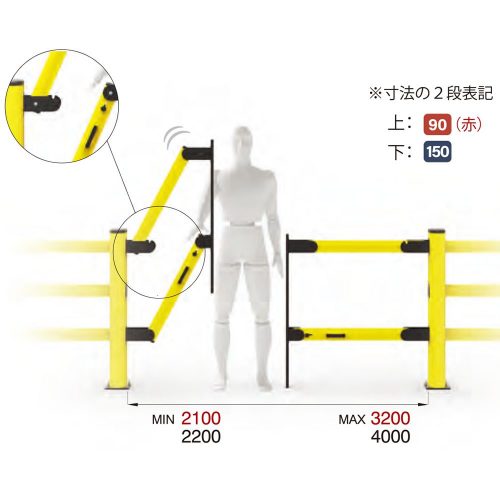

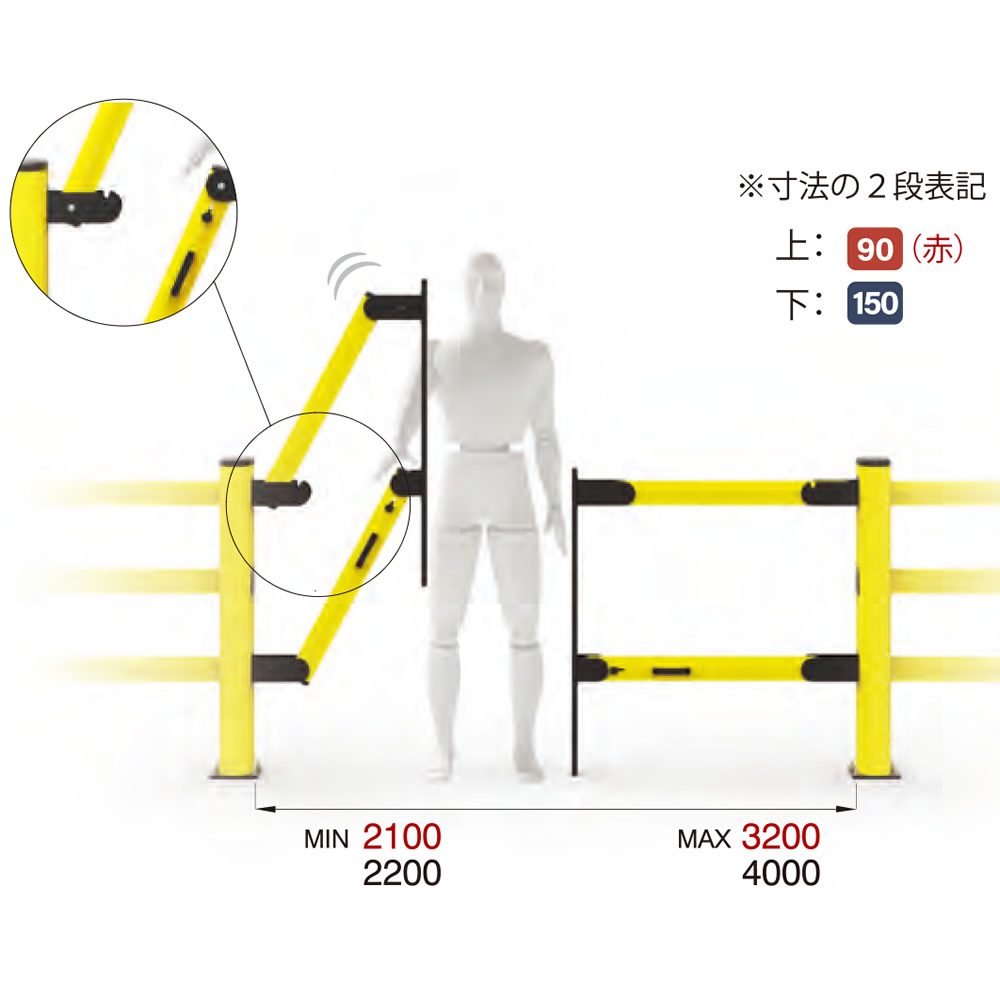

両開きリフト扉 LIFT GATE 90 DOUBLE	2100～3200mm

リフト扉 LIFT GATE（柵型 PED 150mm用）

名称	幅	寸法図
リフト扉 LIFT GATE 150	1100～2000mm
両開きリフト扉 LIFT GATE 150 DOUBLE	2200～4000mm

補強桟付き柵型ガード REF（連結型・補強桟付 PED90）

表が画面からはみ出している部分は横スクロールでご覧いただけます。

名称	高さ	支柱間隔	支柱高	寸法図
PED 90 REF MODULAR	1100mm	2000mm	1150mm
