自動・半自動システム 結束ヘッド
結束作業の自動化・半自動化の要となる結束ヘッド。
豊富なラインナップで現場のニーズに応えます。
結束バンドの種類、動力、シール方式や最小結束面積など、
多様な製品の結束に対応する製品展開。
御社の結束ラインの効率化に貢献します。
結束バンドの種類
帯鉄、ポリエステル（PET）、ポリプロピレン（PP）等、各種ストラップに対応する結束ヘッドをご用意しています。
動力
油圧式、空圧式、電動式から、現場のニーズにあったヘッドをご提案。
シール方式
マイクロロック™ シール、シールレスジョイント（ノッチ3か所／2か所）、TIG溶接、摩擦溶接など、豊富な選択肢。
結束対象
大型製品、重量物はもちろん、小型製品や曲面のある製品など、イレギュラーな形状の製品の結束に対応する結束ヘッドまでラインナップ。
梱包・結束ラインの自動化・半自動化についてのお悩みは、ぜひご相談ください。最適な構成をご提案します。
| メーカー | フロム（FROMM） |
|---|

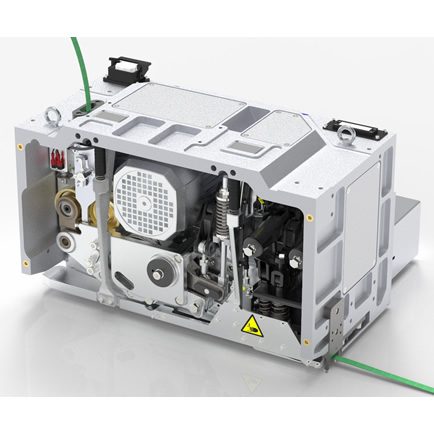

結束ヘッド MH611 電気式シールレス樹脂バンド結束ヘッド
高張力、19～32mm、摩擦溶接、曲面結束。アルミ・スチールコイルの結束に。
スペック比較表が画面からはみ出している部分は横スクロールでご覧いただけます。
スペック比較表が画面からはみ出している部分は横スクロールでご覧いただけます。
| 型番 | MH611 |
|---|---|
| 結束の特徴 | ポリエステル（PET） |
| 対応ストラップ寸法 | 幅19.0 - 32.0 mm （3/4 - 1 1/4 inch） |
| 厚み0.60 - 1.53 mm （0.024 - 0.060 inch） | |
| 結束ヘッドタイプ | 電動 |
| シール方式 | 摩擦溶接 |
| シール強度 | 最大80% （ストラップの強度による） |
| 結束張力（調節可能） | 2000 - 7000 N （440 - 1570 lbs） |
| 送り/戻し速度 | 5.3 m/秒 （17.3 ft/s） |
| 張力スピード | 105 mm/秒 （0.34 ft/s） |
| 最小結束面 ※1 | 170 mm （6.7 inch） |
| 直径500 mm （∅ 20 inch） 2 x 直径120 mm （2 x ∅ 4.7 inch） | |
| 電源電圧 | 230V / 400V Δ / Υ - 3PE/50Hz |
| 消費電力 | 0.55 kW |
| 寸法（全体） | L 616.5 x W 547 x H 455 mm （L 24.3 x W21.5 x 17.9 inch） |
| 重量 | 124 kg （273 lbs） |

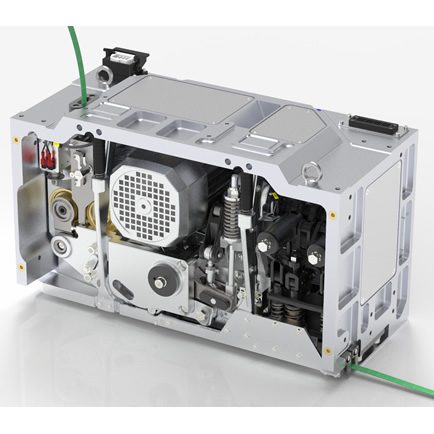

結束ヘッド MH610 電気式シールレス樹脂バンド結束ヘッド
高張力、25～32mm、摩擦溶接。
スペック比較表が画面からはみ出している部分は横スクロールでご覧いただけます。
スペック比較表が画面からはみ出している部分は横スクロールでご覧いただけます。
| 型番 | MH610 |
|---|---|
| 結束の特徴 | ポリエステル（PET） |
| 対応ストラップ寸法 | 幅25.0 - 32.0 mm （1 - 1 1/4 inch） |
| 厚み0.60 - 1.35 mm （0.024 - 0.053 inch） | |
| 結束ヘッドタイプ | 電動 |
| シール方式 | 摩擦溶接 |
| シール強度 | 最大80% （ストラップの強度による） |
| 結束張力（調節可能） | 7000N （1570 lbs） |
| 2500N （560 lbs） | |
| 送り/戻し速度（調節可能） | 5.3 m/秒 （17.3 ft/s） |
| 張力スピード | 105 mm/秒 （0.34 ft/s） |
| 最小結束面 ※1 | 250 mm （9.84 inch） |
| 電源電圧 | 230V / 400V Δ / Υ - 3PE/50Hz |
| 消費電力 | 0.55 kW |
| 寸法（全体） | L 615 x W 331.5 x H 450 mm （L 24.2 x W13.0 x 17.7 inch） |
| 重量 | 118 kg （260 lbs） |

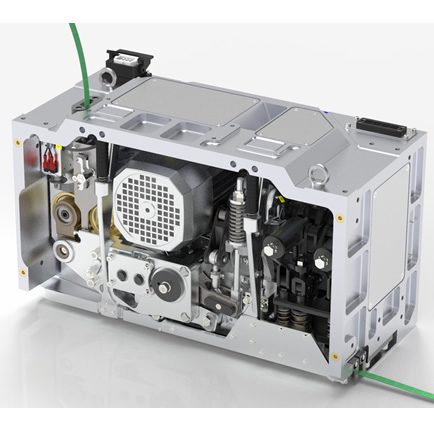

結束ヘッド MH600 電気式シールレス樹脂バンド結束ヘッド
高張力、13～19mm、摩擦溶接。
スペック比較表が画面からはみ出している部分は横スクロールでご覧いただけます。
スペック比較表が画面からはみ出している部分は横スクロールでご覧いただけます。
| 型番 | MH600 |
|---|---|
| 結束の特徴 | ポリエステル（PET） |
| 対応ストラップ寸法 | 幅13.0 - 19.0 mm （1/2 - 3/4 inch） |
| 厚み0.64 - 1.53 mm （0.025 - 0.060 inch） | |
| 結束ヘッドタイプ | 電動 |
| シール方式 | 摩擦溶接 |
| シール強度 | 最大80% （ストラップの強度による） |
| 結束張力（調節可能） | 7000N （1570 lbs） |
| 2500N （560 lbs） | |
| 送り/戻し速度（調節可能） | 5.3 m/秒 （17.3 ft/s） |
| 張力スピード | 105mm/秒 （0.34 ft/s） |
| 最小結束面 ※1 | 250 mm （9.84 inch） |
| 電源電圧 | 230V / 400V Δ / Υ - 3PE/50Hz |
| 消費電力 | 0.55 kW |
| 寸法（全体） | L 615 x W 307 x H 450 mm （L 24.2 x W12.1 x 17.7 inch） |
| 重量 | 115 kg （254 lbs） |

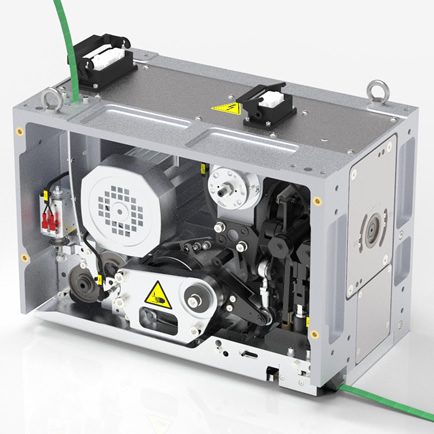

結束ヘッド MH550 電気式シールレス樹脂バンド結束ヘッド
高張力、8～19mm、摩擦溶接。小物・曲面製品に。
スペック比較表が画面からはみ出している部分は横スクロールでご覧いただけます。
スペック比較表が画面からはみ出している部分は横スクロールでご覧いただけます。
| 型番 | MH550 |
|---|---|
| 結束の特徴 | ポリエステル（PET）、ポリプロピレン（PP） |
| 対応ストラップ寸法 | 幅8.0 - 19.0 mm （5/16 - 3/4 inch） |
| 厚み0.50 - 1.0 mm （0.020 - 0.040 inch） | |
| 結束ヘッドタイプ | 電動 |
| シール方式 | 摩擦溶接 |
| シール強度 | 最大80% （ストラップの強度による） |
| 結束張力（調節可能） | 500 - 3500 N （110 - 790 lbs） |
| 送り/戻し速度（調節可能） | 5.3 m/秒 （17.3 ft/s） |
| 張力スピード | 105 mm/秒 （0.34 ft/s） |
| 最小結束面 ※1 | 100 mm （4 inch） |
| 直径250 mm （∅ 10 inch） | |
| 電源電圧 | 230V / 400V Δ / Υ - 3PE/50Hz |
| 消費電力 | 0.55 kW |
| 寸法（全体） | L 500 x W 300 x H 398 mm （L 19.7 x W11.8 x 15.7 inch） |
| 重量 | 78.5 kg （173 lbs） |

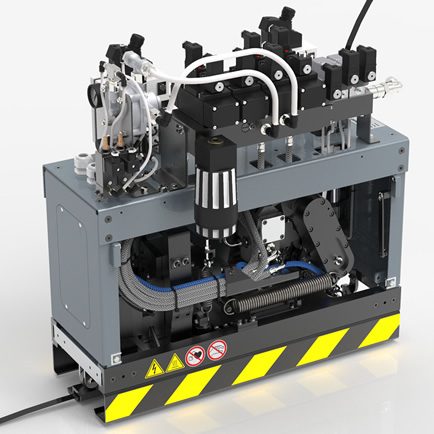

結束ヘッド MH210 空圧式シールレス帯鉄結束ヘッド
TIG溶接、高張力、19～32mm
スペック比較表が画面からはみ出している部分は横スクロールでご覧いただけます。
スペック比較表が画面からはみ出している部分は横スクロールでご覧いただけます。
| 型番 | MH210 |
|---|---|
| 結束の特徴 | 帯鉄用、引締強度700～1100 N 無塗装またはブルーイング処理済帯鉄に最適 ペイント処理を施した帯鉄では、シール強度・寿命が低下します。 亜鉛メッキや亜鉛塗装の帯鉄には適しません。 |
| 対応ストラップ寸法 | 幅19.0 - 32.0 mm （3/4 - 1 1/4 inch） |
| 厚み0.80 mm （0.032 inch） （その他、ご要望の場合お問い合わせください） | |
| 結束ヘッドタイプ | 空圧式 |
| シール方式 | シールレスジョイント、TIG溶接2ヶ所 |
| シール強度 | 最大95% （ストラップの強度による） |
| ストラップの張力（調節可能） | 最大18000N （4050 lbs） |
| 送り/戻し速度（調節可能） | 最大1.9 m/秒 （6.5 ft/s） |
| 最小結束サイズ ※1 | W 190 x H 190 mm （W 7.48 x H 7.48 inch） |
| 直径1000 mm （∅ 39.37 inch） | |
| 動力（空圧） | 5.3bar （76.9 psi） |
| 消費量 約0.1～0.2 m³/シール | |
| ガス消費量（種類）※2 | 約1.6リットル/シール （アルゴン4.6 - 99.996% - UN 1006） |
| 動力（電気） | 115 - 230V 単相 50/60 Hz DC 24V |
| 消費電力※2 | 約2.5 Wh/シール |
| 寸法 | L 777 x W 412 x H 812 mm （30.59 x 16.22 x 31.97 inch） |
| 重量 | 179 kg （395 lbs） |

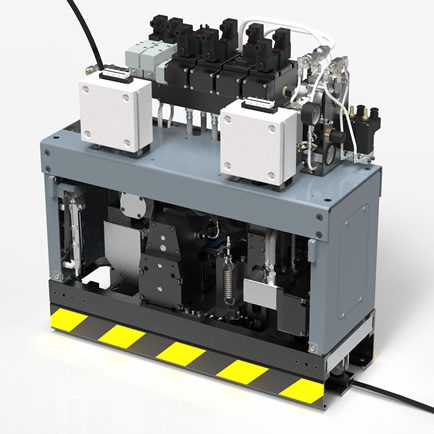

結束ヘッド MH200 空圧式シールレス帯鉄結束ヘッド
高張力、シールレス、19～32mm
スペック比較表が画面からはみ出している部分は横スクロールでご覧いただけます。
スペック比較表が画面からはみ出している部分は横スクロールでご覧いただけます。
| 型番 | MH200 |
|---|---|
| 結束の特徴 | 通常荷重および高張力帯鉄 800～1100 N/mm² |
| 対応ストラップ寸法 | 幅19.0 - 32 mm （3/4 - 1 1/4 inch） |
| 厚み0.63 - 1.00 mm （0.025 - 0.039 inch） | |
| 結束ヘッドタイプ | 空圧式 |
| シール方式 | シールレスジョイント （ノッチ3か所） |
| シール強度 | 最大80% （ストラップの強度による） |
| ストラップの張力（調節可能） | 最大18000N （4050 lbs） |
| 送り/戻し速度（調節可能） | 最大1.9 m/秒 （6.5 ft/s） |
| 最小結束面 ※1 | 200 mm （7.87 inch） |
| 直径1000mm （∅ 39.37 inch） | |
| 動力（空圧） | 5.3 bar （76.9 psi） |
| 消費量 約0.2 m³/シール | |
| 電圧 | 24V DC |
| 寸法（全体） | L 777 x W 430 x H 810 mm （30.59 x 16.22 x 31.97 inch） |
| 重量 | 160 kg （352 lbs） |

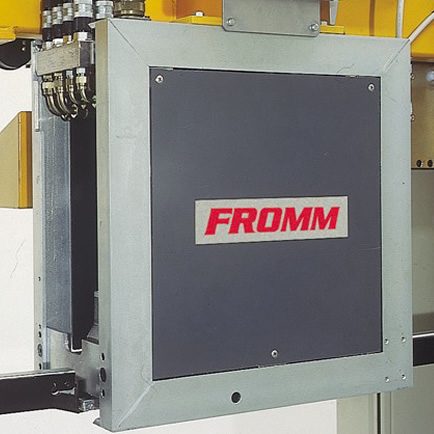

結束ヘッド M100 油圧式シールレス帯鉄結束ヘッド
油圧式、シールレス、9.5～20mm
スペック比較表が画面からはみ出している部分は横スクロールでご覧いただけます。
スペック比較表が画面からはみ出している部分は横スクロールでご覧いただけます。
| 型番 | M100 |
|---|---|
| 結束の特徴 | 通常荷重および高張力帯鉄 800～1100 N/mm² |
| 対応ストラップ寸法 | 幅9.5 - 20.0mm （3/8 - 3/4 inch） |
| 厚み0.5 - 0.80mm （0.020-0.031 inch） | |
| 結束ヘッドタイプ | 油圧式 |
| シール方式 | シールレスジョイント マイクロロック™ シール （MicroLock™ seal）※オプション |
| シール強度 | 最大80% （ストラップの強度による） |
| 結束張力（調節可能） | 最大8500 N（1910 lbs） |
| 送り/戻し速度（調節可能） | 最大2m/秒 （6.5 ft/s） |
| 最小結束面 ※1 | 300mm （11.81 inch） |
| 動力 | 油圧式、最大圧力185 bar |
| 流量 10リットル/分 | |
| 電圧 | 24V DC |
| 寸法（全体） | L 435 x W 220 x H 450mm （17.13 x 8.66 x 17.71 inch） |
| 重量 | 67kg （147 lbs） |

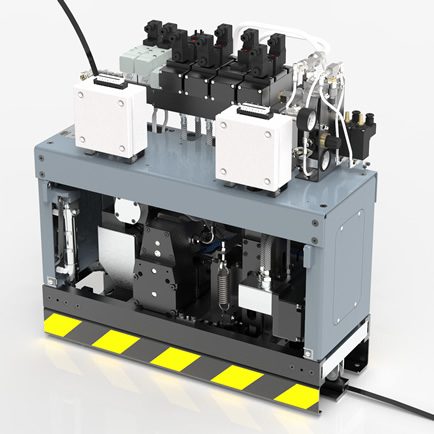

結束ヘッド MH201 空圧式シールレス帯鉄結束ヘッド
小物結束・ラウンド面結束に最適。2ノッチシールレス、19～32mm
スペック比較表が画面からはみ出している部分は横スクロールでご覧いただけます。
スペック比較表が画面からはみ出している部分は横スクロールでご覧いただけます。
| 型番 | MH201 |
|---|---|
| 結束の特徴 | 帯鉄用、通常荷重および高張力 800～1100 N/mm² |
| 対応ストラップ寸法 | 幅19.0 - 32 mm （3/4 - 1 1/4 inch） |
| 厚み0.63 - 1.00 mm （0.025 - 0.039 inch） | |
| 結束ヘッドタイプ | 空圧式 |
| シール方式 | シールレスジョイント （ノッチ2か所） |
| シール強度 | 最大55% （ストラップの強度による） |
| ストラップの張力（調節可能） | 最大18000N （4050 lbs） |
| 送り/戻し速度（調節可能） | 最大1.9 m/秒 （6.5 ft/s） |
| 最小結束面 ※1 | 150 mm （5.91 inch） |
| 直径800mm （∅ 31.5 inch） | |
| 動力 | 空気圧5.3 bar （76.9 psi） |
| 消費量 約0.2 m³/シール | |
| 電圧 | 24V DC |
| 寸法（全体） | L 777 x W 430 x H 810 mm （30.59 x 16.22 x 31.97 inch） |
| 重量 | 160 kg （352 lbs） |
